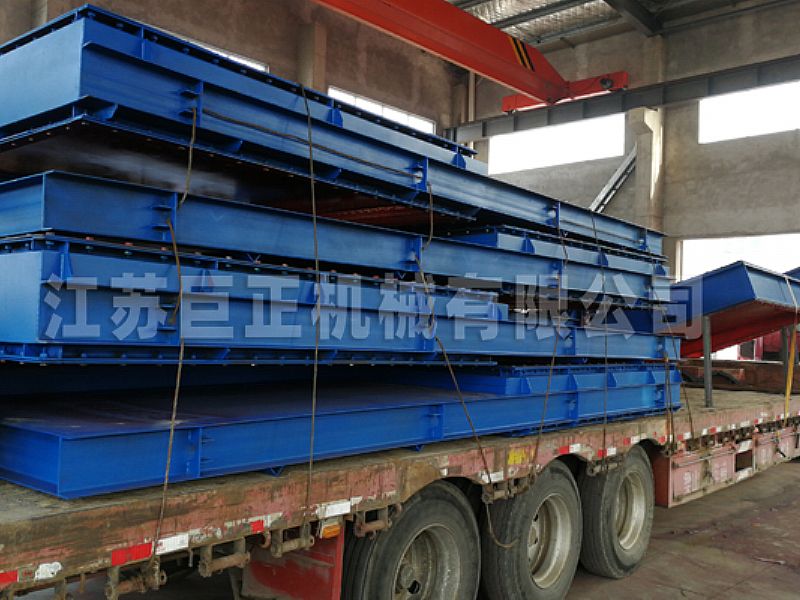

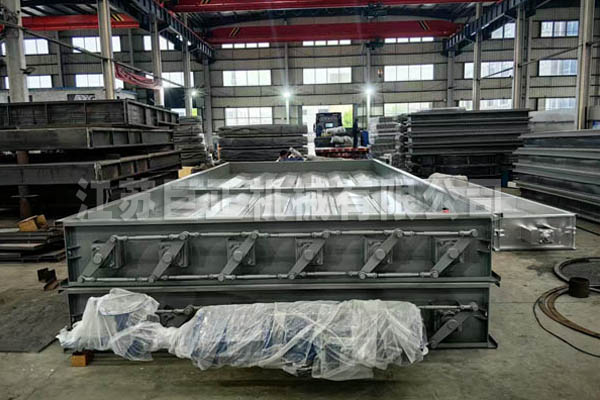

擋板門又稱風道擋板門或煙道擋板門,是工業管道系統中用于??精準截斷或調節介質流動??的關鍵設備,廣泛應用于電力(燃煤/燃氣電廠)、冶金、化工、建材等行業的氣體輸送管道(如煙氣、熱風、粉塵氣等)中。
擋板門的功能特性
擋板門的主要功能是通過??90°角行程啟閉動作??,實現管道內介質的??完全流通(全開狀態)或完全截斷(全關狀態)??,為系統檢修、工藝切換、安全隔離等場景提供可靠保障。
- ??啟閉角度??:標準90°角行程(部分回轉式),通過旋轉葉片實現全開(介質全流通)與全關(介質零泄漏截斷)兩種極限狀態;
- ??控制類型??:常規為??開關型??(即僅控制通斷,非連續調節流量),特殊需求可定制調節型;
- ??葉片狀態??:全開時葉片與氣流方向平行(阻力最小),全關時葉片垂直于氣流方向(密封面緊密貼合)。

擋板門的技術性能參數
??1、執行機構與驅動方式??
- 標配執行機構為??90°角行程部分回轉式??(適配開關型控制需求),支持手動、電動、氣動三種驅動模式:
- 手動:適用于小規格、低頻操作場景(如小型風道檢修門),通過手輪或蝸輪蝸桿機構直接驅動;
- 電動:通過電動執行器(如伺服電機+減速機)實現遠程自動化控制,適配DCS/SIS系統集成,操作便捷且可記錄啟閉狀態;
- 氣動:以壓縮空氣為動力源(如氣缸或氣動馬達),響應速度快(毫秒級),適合防爆或高頻切換場景(如電廠脫硫系統緊急隔離)。
??
2、工作壓力??
- 常規設計耐壓能力??<26000Pa(約0.26bar)??,可滿足大多數通風、煙氣輸送管道的低中壓工況;
- 對于大規格尺寸(如寬度>2m、高度>3m)或高壓差工況(如爐膛出口正壓管道),需根據實際壓力參數單獨設計加固結構(如加厚葉片、加強筋板、多支撐點布局)。
??
3、密封性能??
- 標準密封效率??>99%??(即漏風率≤1%),通過葉片與框架間的??彈性密封組件??(如耐高溫石棉橡膠板、硅橡膠條或不銹鋼彈簧片)實現接觸式密封;
- 特殊高密封需求場景(如脫硫塔出口零泄漏要求、危廢處理系統防串氣),可升級為??雙密封結構??(主密封+輔助密封)或??充氣密封技術??,密封效率提升至??99.5%以上??(漏風率≤0.5%)。
??
4、工作溫度??
- 常規耐溫范圍??<350℃??(適用于一般煙氣、熱風管道);
- 高溫工況(如電廠鍋爐省煤器出口、冶金高爐熱風管道)可定制??耐高溫材質方案??:葉片采用1Cr25Ni20Si2(不銹鋼)、0Cr25Ni20(310S)等耐熱鋼,密封材料替換為陶瓷纖維氈或石墨盤根,耐高溫擋板風門可達??1100℃??(需配合隔熱層與冷卻結構設計)。
總之,擋板門主要安裝在燃煤鍋爐吸收塔煙道前后,在原煙道、凈煙道及旁路煙道系統中起截斷介質的作用,具有全開及全關功能,動作靈活,運行可靠,廣泛應用在化工、冶金??、電廠等領域。
